Description du produit
Changement de direction silencieux
Opération facile
Espérance de vie plus longue
Meilleure douceur de la surface
Petite taille, installation facile
Excellent contrôle de vitesse sur toute la plage
La fonction Jog fonctionne à n'importe quel taux d'alimentation
L'alimentation électrique sur la table ne vibre pas et ne fatigue pas à basse vitesse
Bouton de contrôle de direction, facile à utiliser
Fonction de sécurité pour protéger les engrenages de transmission et les composants électroniques
Spécifications
Puissance hôte : 95w
Plage de vitesse : 0-190
Limite de vitesse : 200 tr/min
Limite de couple : 450 pouces.
Poids : 6 kg
Matériau : aluminium
Exigences d'alimentation : Ac-220 V 50 Hz
Prise d'alimentation : style britannique
Notes d'installation
1.Placez le support fixe sur la table de travail, placez l'anneau de roulement de la table de travail sur la vis de broche, puis placez la table d'alimentation sur le support fixe et retirez la boîte de vitesses.
2.Tenez l'arbre d'entraînement central d'une seule main.Utilisez l'autre main pour régler l'engrenage biseauté sur la vis d'arbre.Vérifiez ensuite que l'écart entre les engrenages est compris entre 0,1 et 0,2 mm.
3.Si l'espace est trop grand, ajoutez des entretoises (1,0t, 0,25t, 0,1t).Répétez les étapes 2 à 3 jusqu'à ce qu'un gameplay satisfaisant soit obtenu.
4.Serrez la poignée pour commencer à régler la clé parallèle du manchon et l'engrenage biseauté.Tournez légèrement la poignée pour sentir s'il y a une interférence entre les deux.Si oui, répétez les étapes 3 à 4 pour ajouter plus d'entretoises.Sinon, allez à l’étape suivante.
5.Retirez la poignée, ajoutez un joint approprié (Φ43xφ33), ajustez l'espace entre le cadran et l'engrenage biseauté et verrouillez-le avec un anneau de fixation.
6.Ajustez et serrez la poignée, en tournant légèrement la poignée.Il doit généralement être lisse sans aucune distraction.
7.Enfin, réglez la boîte de vitesses et les interrupteurs de fin de course.
Interrupteur d'alimentation et interrupteur de réinitialisation
1. L'interrupteur d'alimentation droit est « allumé ».Gauche fermée.une lumière rouge s'affiche lorsque la machine est allumée.
2. Le bouton rond rouge à droite est l'interrupteur de réinitialisation.En cas de surcharge d'une machine, le bouton de réinitialisation déclenche pour couper l'alimentation.l'opérateur doit réduire la charge de coupe, puis appuyer sur le commutateur de réinitialisation pour continuer l'opération.

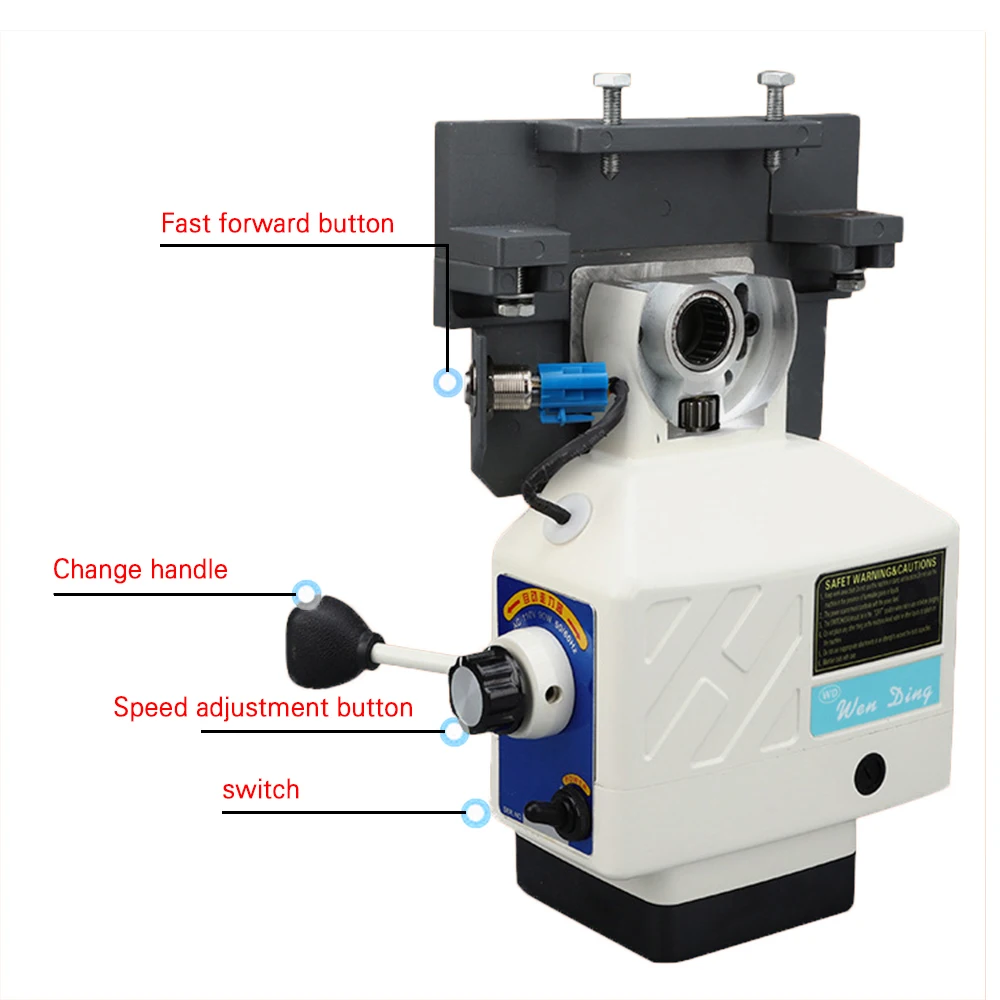

Bouton avant et bouton rapide
1.Tournez le bouton d'alimentation après la mise sous tension.Tournez à gauche pour alimenter à gauche et vice Versa.
2. Le bouton du milieu est le « bouton rapide ».Si vous maintenez le bouton enfoncé, l'outil se déplacera rapidement vers la gauche.Relâchez pour que la table d'alimentation revienne à la vitesse normale.
Bouton de vitesse
La vitesse peut être ajustée selon les exigences de l'opérateur, allant de 0 à 9.
Micro-interrupteur
Normalement, l'interrupteur doit être dans la position « Feed ».pour l'exercice de jogging, passez simplement à la position « 0 ».Maintenez l'interrupteur jusqu'à ce qu'il se déplace vers la position souhaitée.
Remarque : pour arrêter de faire du jogging, vous devez d'abord mettre le bouton d'alimentation sur la position « 0 » (arrêt).Déplacez ensuite le « Jog Switch » vers la position « Feed ».*Assurez-vous de suivre la procédure de fonctionnement Jog pour éviter les dommages causés par une mauvaise action.*
Entretenir
1. Le couvercle de l'engrenage doit être ouvert tous les 6 mois pour vérifier si la lubrification de l'engrenage hélicoïdal est suffisante.Il est recommandé d'utiliser une lubrification de type graphite au lieu d'une lubrification de type silicium.
2. Les bouchons des balais de carbone doivent être ouverts tous les 6 mois pour vérifier l'usure des balais de carbone.Si la longueur de la brosse est inférieure à 5 mm, elle doit être remplacée immédiatement (les brosses avant et arrière doivent être remplacées ensemble).
3.Ajoutez une alimentation automatique en table à votre fraiseuse!un moyen simple et peu coûteux d’augmenter la productivité!
